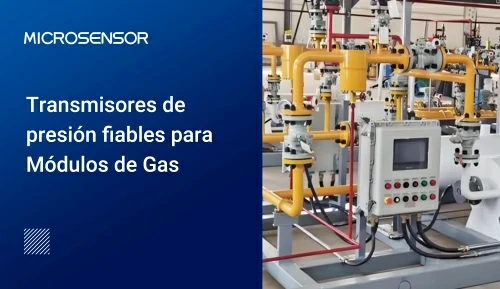

Transmisores de presión fiables para sistemas de gas sobre patín

En la distribución de gas natural, las plantas de regasificación de GNL y los sistemas de suministro de gas industrial, las unidades montadas sobre patines desempeñan un papel fundamental gracias a su diseño modular y su rápida implementación. Sin embargo, los medios inflamables y las exigentes condiciones in situ hacen que sea esencial un control de presión fiable y seguro. Los transmisores de presión a prueba de explosiones de Micro Sensor están diseñados específicamente para la industria del gas y proporcionan una protección robusta y fiable para un funcionamiento seguro y eficiente de los patines.

Unidades montadas sobre patines: el eje y el punto focal de riesgo de los sistemas de gas

• Funciones claves: Los procesos básicos, incluyendo la regulación de presión, la medición, la odorización, la filtración y la regasificación de GNL, están altamente integrados en módulos compactos sobre patines.

• Por qué es importante la monitorización: La presión es un parámetro clave del proceso que afecta directamente a:

Cumplimiento de las normas de seguridad: La sobrepresión puede provocar la rotura de los equipos y fugas de gas; la subpresión puede provocar retrocesos de llama o interrupciones en el suministro.

Estabilidad del proceso: Una retroalimentación adecuada de la presión garantiza el rendimiento del regulador, la monitorización del estado de los filtros y la eficiencia de la regasificación.

Facturación precisa: una medición fiable del caudal requiere una compensación estable de la presión de entrada.

• Condiciones difíciles: exposición al aire libre a la lluvia, cambios de temperatura, vibraciones y agentes corrosivos como H₂S, humedad y otros contaminantes.

Desafíos de los transmisores estándar para sistemas de gas sobre patín

• Sin certificación de seguridad: la falta de ATEX/IECEx a prueba de explosiones o SIL de seguridad funcional hace que no sean aptos para su uso en zonas peligrosas.

• Riesgo de corrosión: el acero inoxidable 316L estándar puede sufrir agrietamiento por corrosión bajo tensión (SCC) en entornos húmedos con H₂S, lo que provoca fallos en la membrana y fugas.

• Daños por vibraciones y sobrepresión: Las vibraciones mecánicas provocadas por el funcionamiento de los reguladores o compresores y los picos de presión repentinos pueden dañar los sensores o provocar una deriva del zero.

• Limitaciones de mantenimiento: El diseño compacto del patín deja poco espacio para el mantenimiento de los instrumentos. La sustitución de cualquier transmisor suele requerir una parada y un costoso desmontaje.

Transmisor de presión a prueba de explosiones MDM7000 para sistemas de gas sobre patín

Certificación

• ATEX, IECEx y CSA para zonas peligrosas.

• SIL 2/3 opcional para apagado SIS por sobrepresión/subpresión.

• Diseño intrínsecamente seguro para evitar riesgos de ignición (Ex ia).

Resistencia a la corrosión

• Membrana de Hastelloy o tantalio para servicio con H₂S húmedo

• Construcción totalmente soldada y sin fugas, IP67

Resistente y fiable

• Probado contra vibraciones (GB/T18271.3 / IEC61298-3)

• Protección contra sobrepresión del 200 % FS para sobretensiones

Inteligente y fácil de mantener

• Autodiagnóstico de desviaciones, fallos y alertas fuera de rango

• El diseño modular admite el intercambio en caliente con válvulas de aislamiento

Valor: elevando el listón en materia de seguridad y fiabilidad

⛑️A prueba de explosiones + resistencia a la corrosión y las vibraciones → menos fugas y riesgos.

📈Alta fiabilidad y larga vida útil → menos tiempo de inactividad, suministro de gas estable.

💰Menor coste del ciclo de vida → menos repuestos, menos reparaciones de emergencia, se evitan grandes pérdidas.

⚖️Certificaciones globales → fácil cumplimiento y auditorías sin complicaciones.

🔧E/S y protocolos flexibles → fácil integración con PLC/SCADA.

Aplicaciones de equipos montados sobre patines para gas

• Patines reguladores de presión: supervisan la presión de entrada (protección contra sobrepresión), la presión de salida (precisión de la regulación) y la presión de control de la válvula de cierre.

• Skids de medición: compensación de la presión de entrada aguas arriba de los caudalímetros (liquidación comercial precisa).

• Skids de filtración: presión diferencial a través de los filtros (aviso de obstrucción).

• Skids de regasificación de GNL: presión de salida del vaporizador y presión de recuperación de BOG (gas de evaporación).

• Skids de odorización: supervisión de la presión del tanque y control de la bomba.

Mejora la seguridad y la eficiencia de los sistemas montados sobre patines de gas con los transmisores de presión inteligentes de MicroSensor. Diseñados para entornos industriales difíciles, ofrecen una estabilidad duradera incluso en condiciones extremas. Además, nuestras soluciones personalizadas de monitorización de la presión para equipos montados sobre patines de gas están diseñadas para mejorar la seguridad, la estabilidad operativa y el cumplimiento de las normas industriales. Póngase en contacto con nosotros para obtener recomendaciones específicas.
