Un caudalímetro electromagnético (también conocido como medidor de flujo magnético, flujómetro electromagnético o simplemente magmeter) es un instrumento de proceso utilizado para medir el caudal volumétrico de un líquido dentro de una tubería. Es uno de los equipos más populares para fluidos conductivos debido a su alta precisión, confiabilidad y a que no posee partes móviles.

El principio de funcionamiento de un medidor electromagnético de flujo se basa en la Ley de Inducción de Faraday. Su operación se puede resumir en unos sencillos pasos:

1. Se genera un campo magnético a través de la tubería.

2. Se mide el voltaje inducido (muy pequeño) en el líquido conductivo que se desplaza a través de dicho campo.

3. Se calcula la velocidad del flujo directamente a partir de ese voltaje, ya que ambos son perfectamente proporcionales.

Checklist esencial para usar un medidor de flujo magnético

El caudalímetro magnético es la mejor opción para líquidos conductivos en numerosas industrias. Pero, ¿cómo saber si es la solución ideal para su aplicación? Comience verificando los siguientes requisitos clave:

✅ Conductividad del fluido

El fluido debe tener una conductividad eléctrica mínima, típicamente  σ > 5 μS/cm.Fluidos idóneos comunes: agua, aguas residuales, ácidos, cáusticos, lodos (slurries), pulpa de papel y muchos otros líquidos de proceso.Fluidos no idóneos:

① Líquidos no conductivos como aceites, hidrocarburos, gases, vapor o agua ultrapura (que tiene una conductividad extremadamente baja).

② Líquidos con una fracción de volumen de gas superior al 5-10%.

✅ La tubería debe estar completamente llena (Tubería llena)

El equipo calcula el caudal basándose en la velocidad promedio del fluido a través de toda el área de la sección transversal de la tubería.

Si la tubería no está llena, la medición será inexacta y provocará errores significativos. Este tipo de medidor de caudal industrial no es apto para mediciones en canales abiertos, a menos que se combine con un canalizador o vertedero diseñado específicamente para mantener la tubería llena.

Ventajas de los caudalímetros electromagnéticos

✅ Sin obstrucciones al flujo: Los magmeters no tienen partes móviles ni obstrucciones internas (como paletas o engranajes), lo que permite un paso liso y recto dentro del tubo. Por lo tanto, no se genera ninguna pérdida de carga o caída de presión adicional al pasar el fluido.

✅ Medición de flujo bidireccional: Gracias a la física electromagnética, un caudalímetro para líquidos conductivos no necesita modificaciones especiales para medir el flujo en ambas direcciones (flujo directo e inverso). Esta medición bidireccional es muy útil en redes de tuberías o ciclos de lavado a contracorriente, habituales en el control de procesos de las industrias química y farmacéutica.

✅ Alta precisión: En comparación con otras tecnologías de medición, un caudalímetro industrial de tipo electromagnético ofrece una precisión típica de ±0.5%, o incluso mejor, llegando hasta ±0.2%. Además, la exactitud de la medición es independiente de las propiedades físicas del fluido (como densidad, viscosidad, temperatura y presión).

✅ Mantenimiento mínimo: Al no tener piezas mecánicas que se desgasten, se atasquen o se rompan, y al carecer de puertos que puedan obstruirse, se reducen drásticamente los costos y las necesidades de mantenimiento.

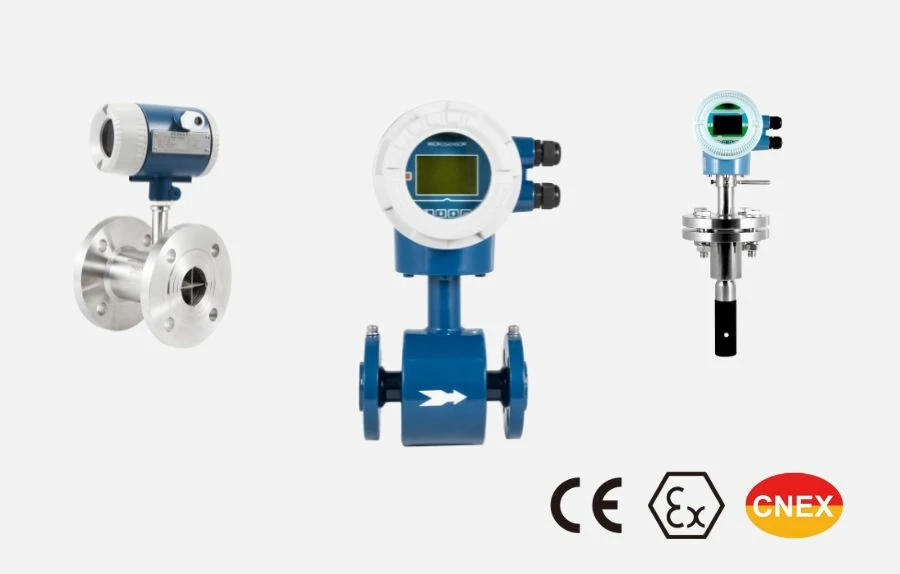

Caudalímetros electromagnéticos de MICROSENSOR

MICROSENSOR es un fabricante y proveedor global de medidores de flujo magnéticos. Nuestra gama de caudalímetros electromagnéticos industriales está diseñada para cubrir la gran mayoría de las aplicaciones sectoriales.

Ofrecemos opciones de personalización flexibles para adaptarnos a sus requisitos técnicos específicos con un amplio rango de diámetros desde DN3 hasta DN2400, múltiples opciones de recubrimiento interno (liner), electrodos y clases de precisión. Respaldados por las certificaciones CE y ATEX, nuestros equipos representan una elección tecnológica avanzada que va desde el uso común como caudalímetro de agua convencional hasta la medición de lodos altamente corrosivos o abrasivos.
